光キャビネット：建物外壁に設置する光回線設備

ONU：インターネットに接続するため室内に設置する機器

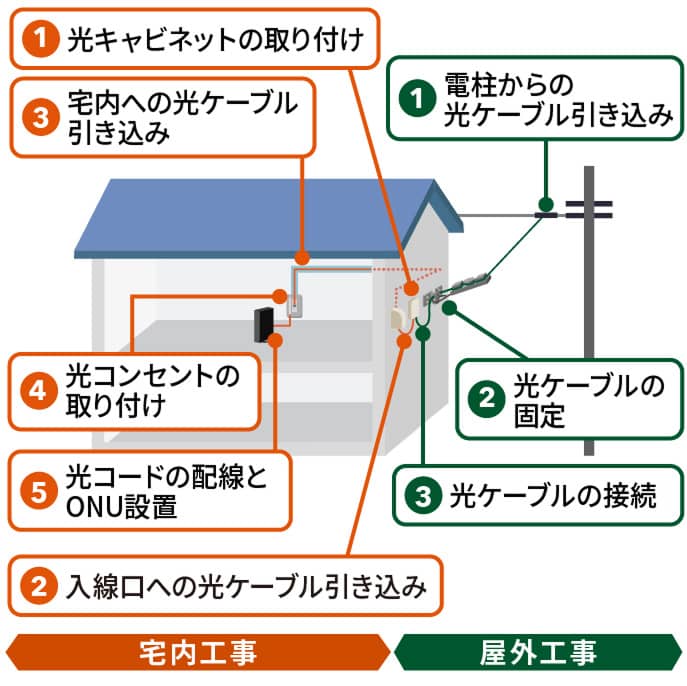

• 宅内工事①〜⑤

  • 建物壁面に光キャビネット取り付け

  • 建物内部までケーブル配線

  • ONUを設置

• 屋外工事①〜③

  • お近くの電柱からケーブル引き込み

  • 光ケーブルを固定、光キャビネット内で接続を実施

1. 光キャビネットの取り付け

   外壁へ光キャビネットを設置し、引き込み口（お申し込み者さま宅内へ回線を引き込む場所）付近まで光ケーブルを固定します。
   ケーブルの固定にはビス留めが必要ですが、ご懸念点がございましたら工事担当者へご相談ください。

   ビス留め施工の場合

   ビス留めの際は必ず防水処理も行いますのでご安心ください。

   •

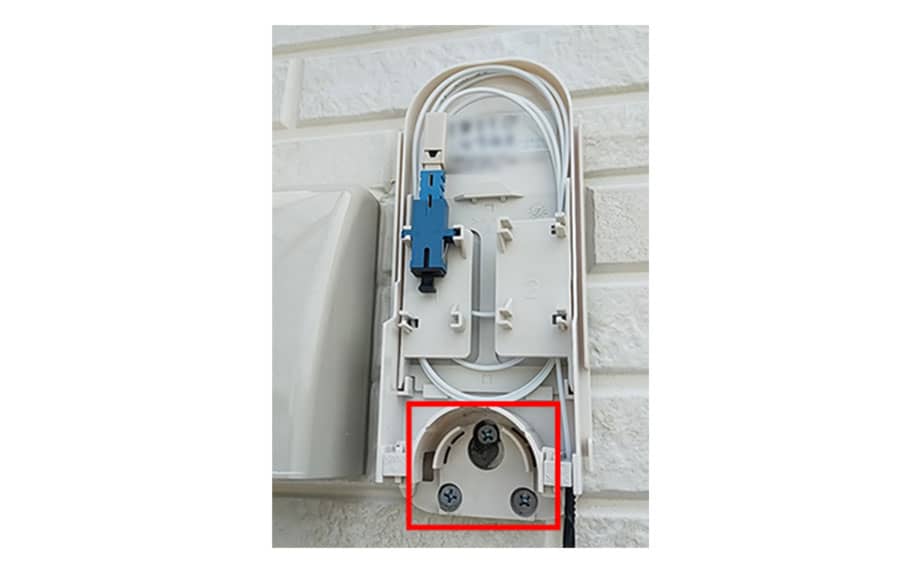

     光キャビネットの設置：4か所程度のビス留め

   •

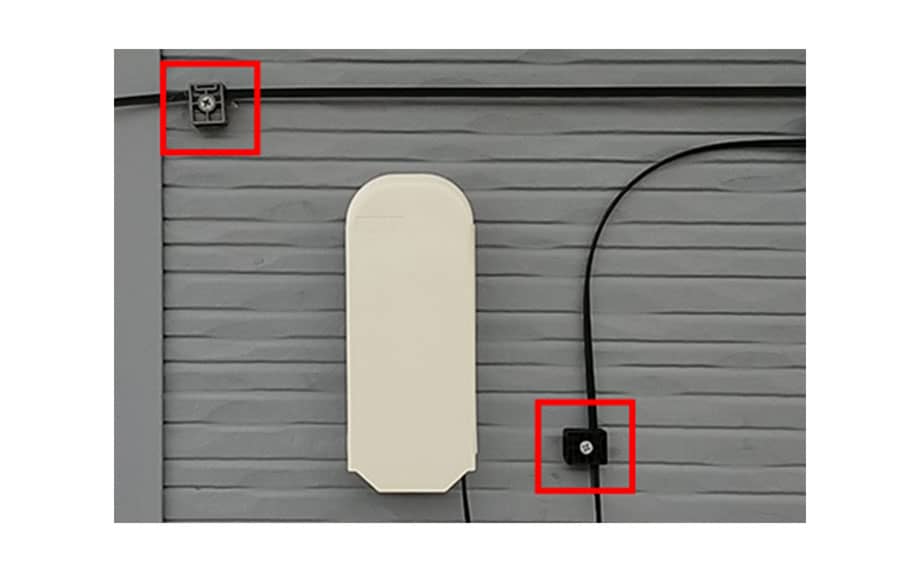

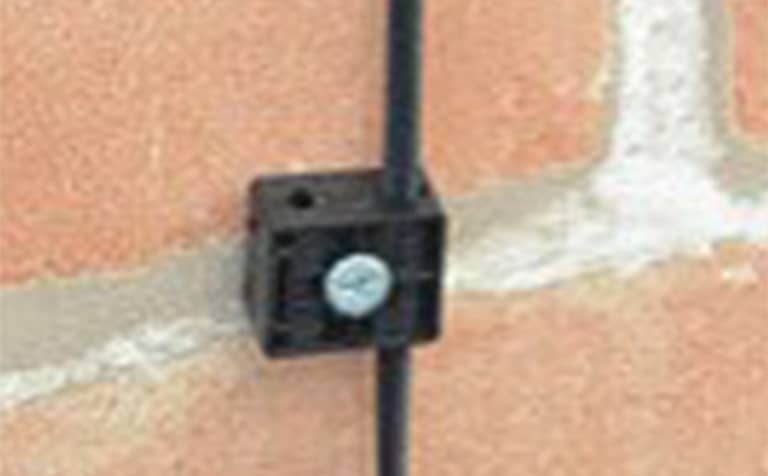

     光ケーブルの固定：クリート（固定部材）1つにつき1か所のビス留め

   ビス留め施工が難しい場合

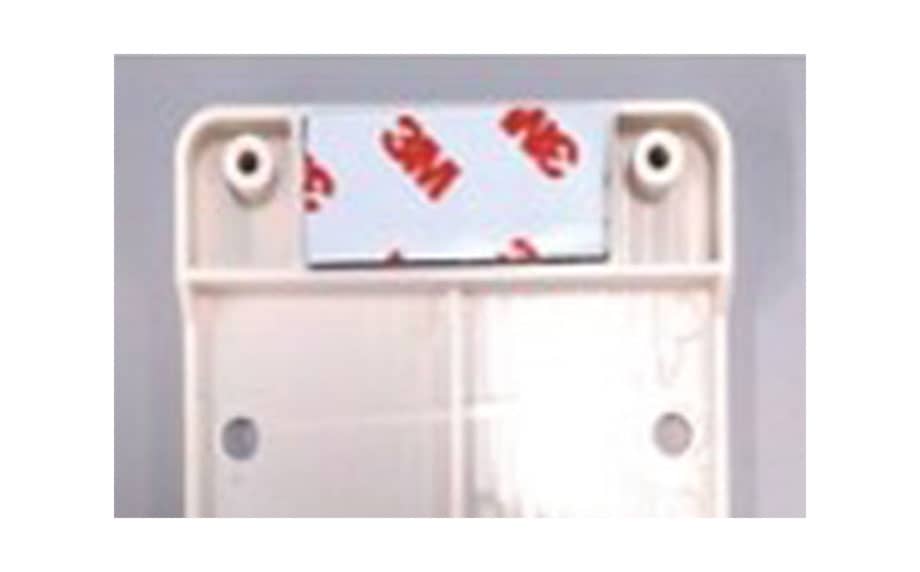

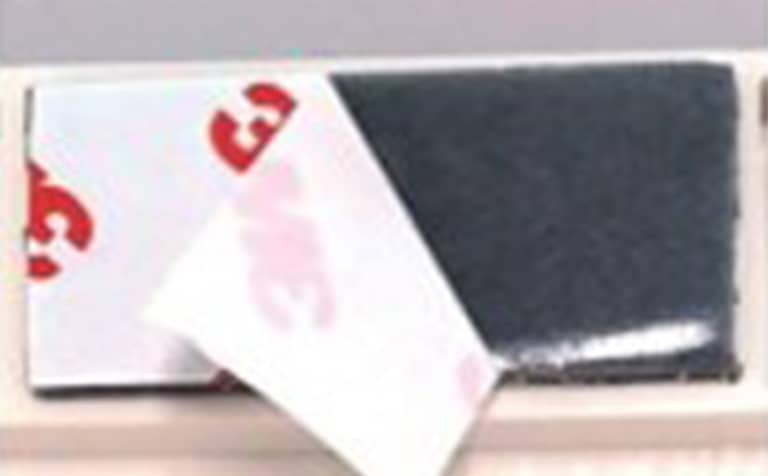

   壁面用の両面テープを使用し、安全のため部材落下防止の吊り線を掛けます。

   •

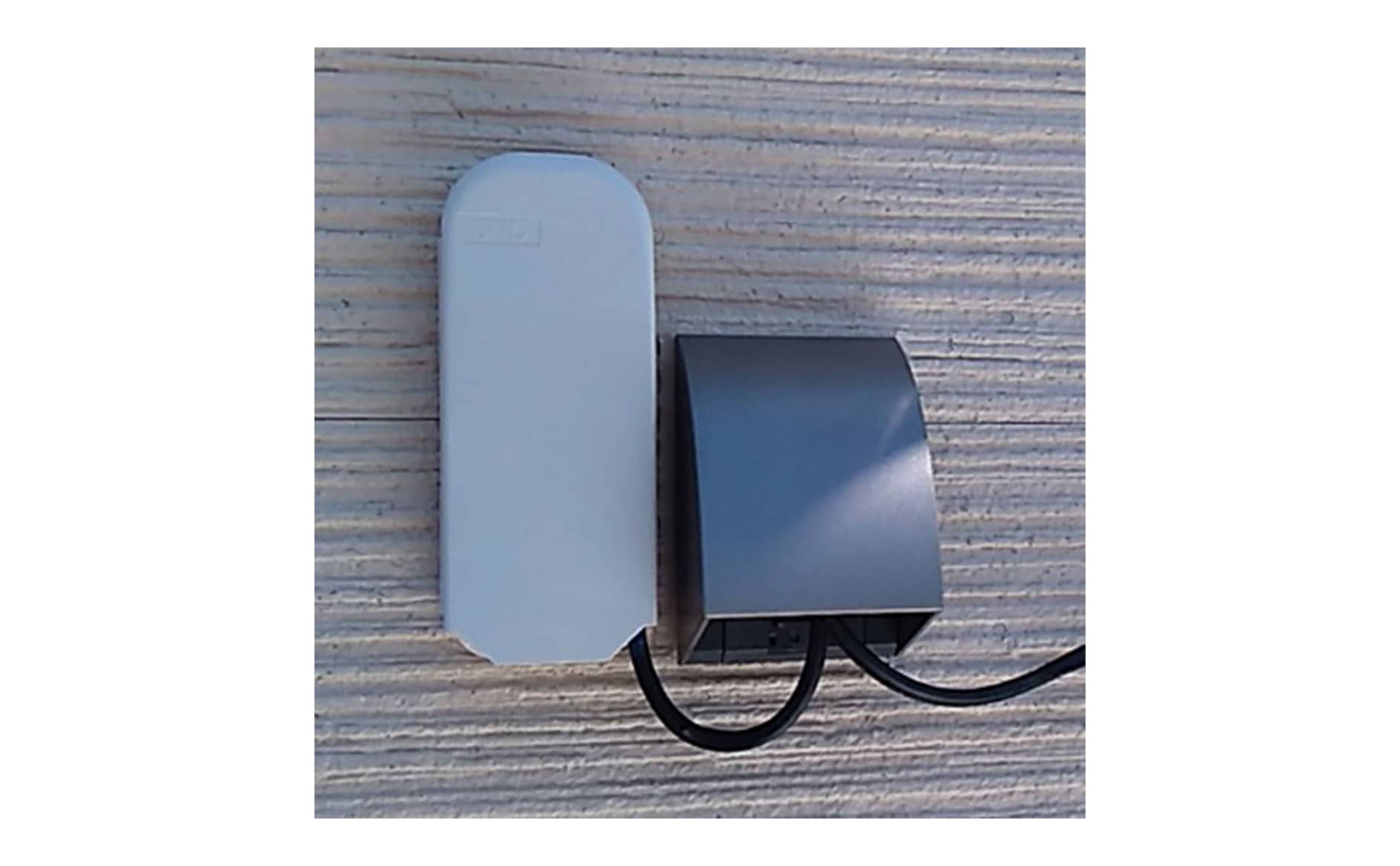

     光キャビネットの設置

   •

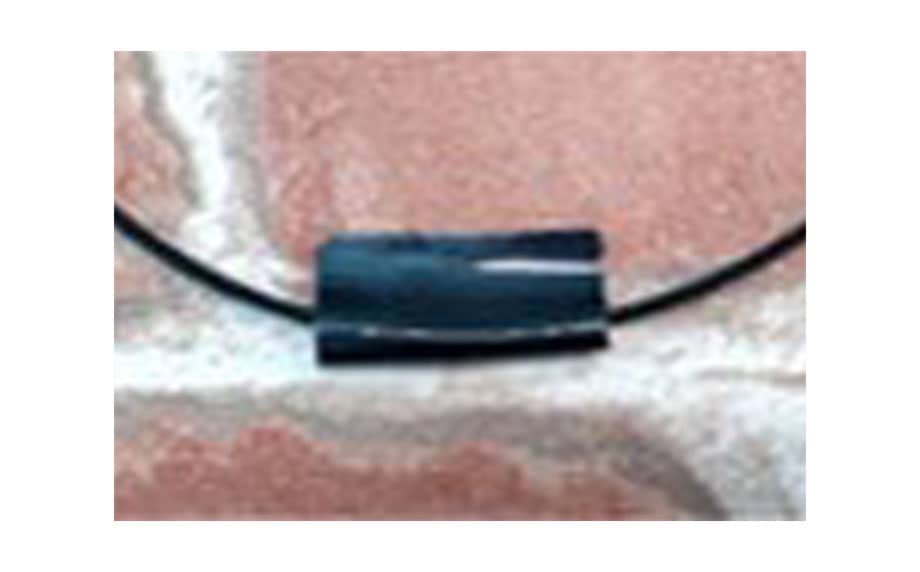

     光ケーブルの固定

   材質によっては両面テープ施工ができなかったり、 撤去時に外壁の素材・塗料が剥がれる場合がございます。あらかじめご了承ください。

2. 入線口への光ケーブル引き込み

   外壁に固定した光ケーブルを入線口に引き込みます。入線には既存のエアコンダクトや既存配管を利用します。
   外壁への穴あけ貫通工事が必要となる場合がございます。


3. 宅内への光ケーブル引き込み

   光ケーブルを入線口から宅内へ引き込みます。壁への穴あけ貫通工事が必要な場合がございます。

   •

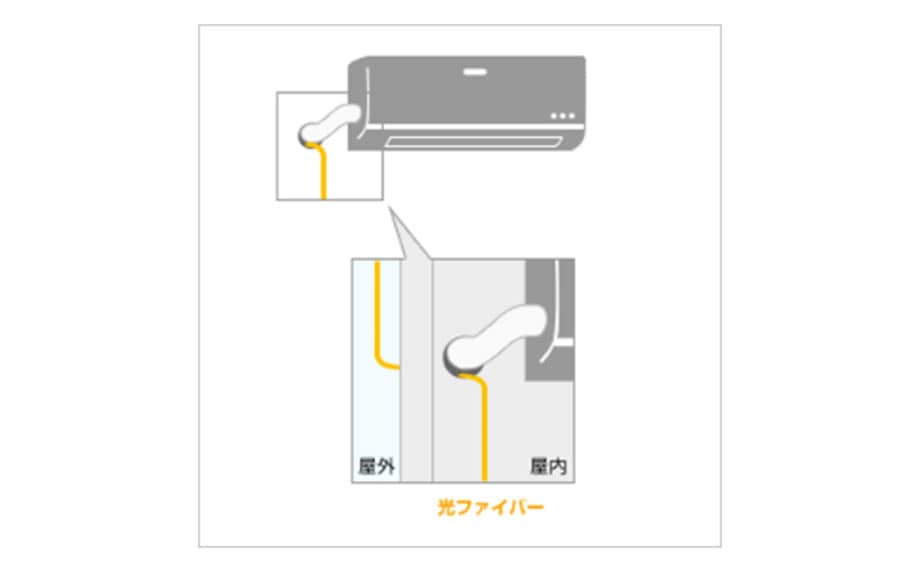

     既存のエアコンダクトを利用する場合

   •

     既設配管を利用する場合

4. 光コンセントの取り付け

   引き込んだ光ケーブルに光コンセントを取り付けます。利用した入線口によって、設置する光コンセントが異なります。

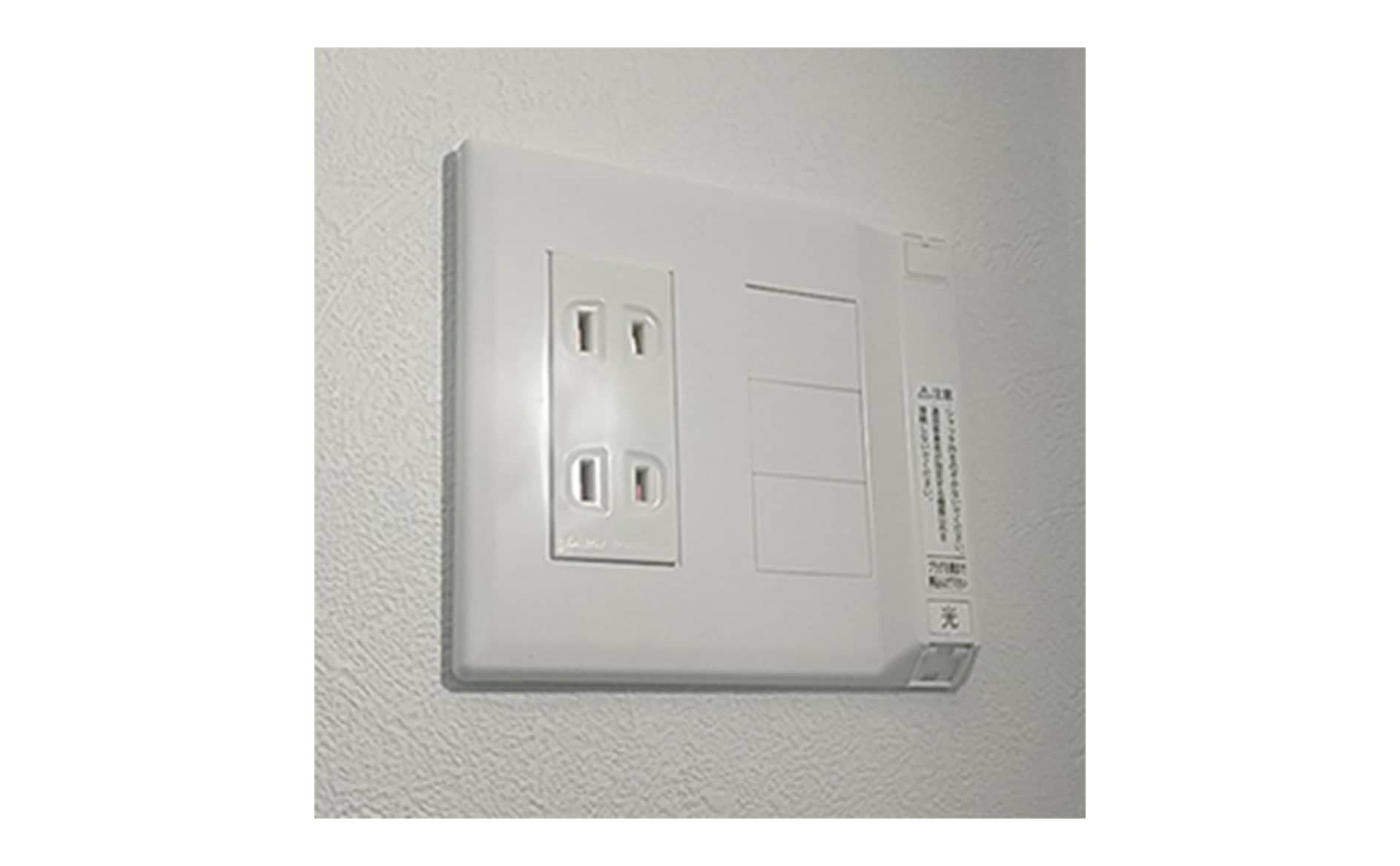

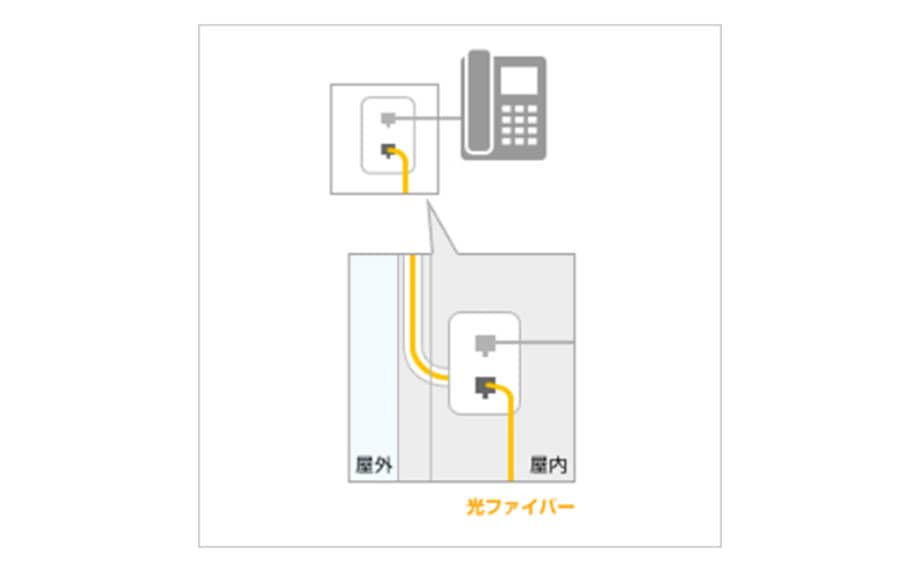

   既設配管を利用した場合

   光コンセント対応用光アウトレットを設置します。

   • 既に設置されている電話プレートと交換を行います。

   • 既に光アウトレットが設置されているなど、新たに設置できない場合は光ローゼットを設置いたします。



   エアコンダクト・新規穴あけの場合

   光ローゼットを設置します。


5. 光コードの配線とONU設置

   光コードとONUを接続し、工事担当者がご入居者さまとご相談のうえONUを設置いたします。

1. 電柱からの光ケーブル引き込み

   電柱から宅内工事で設置した光キャビネットまで光ケーブルを引き込みます。

2. 光ケーブルの固定

   電柱から引き込んだ光ケーブルを外壁に固定します。
   必要な場合は光ケーブルを固定するための金具（引留金具・クリート）を外壁へビス留めいたします。

   • ビス留め施工のみ対応

   •

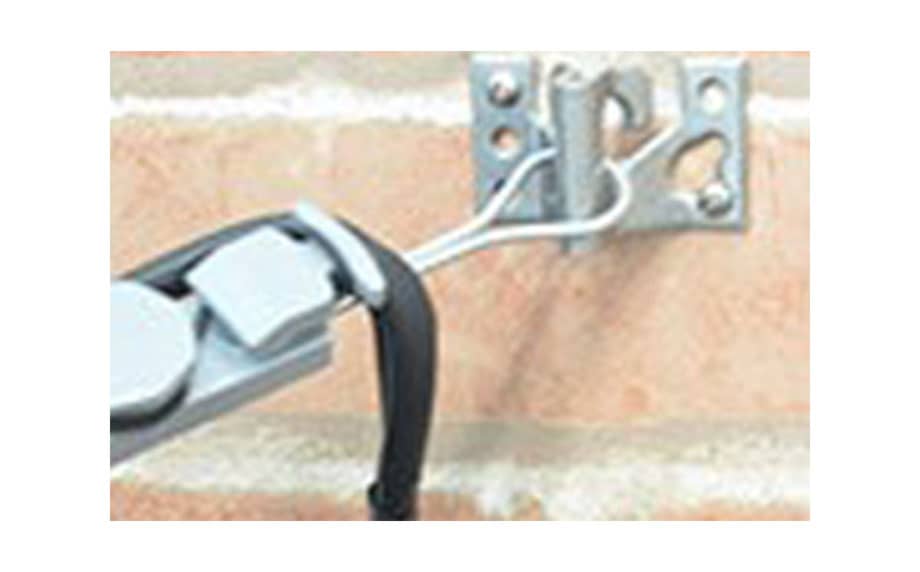

     引留金具：4か所程度のビス留め

     • 既にある引留金具が利用できる場合は不要

   •

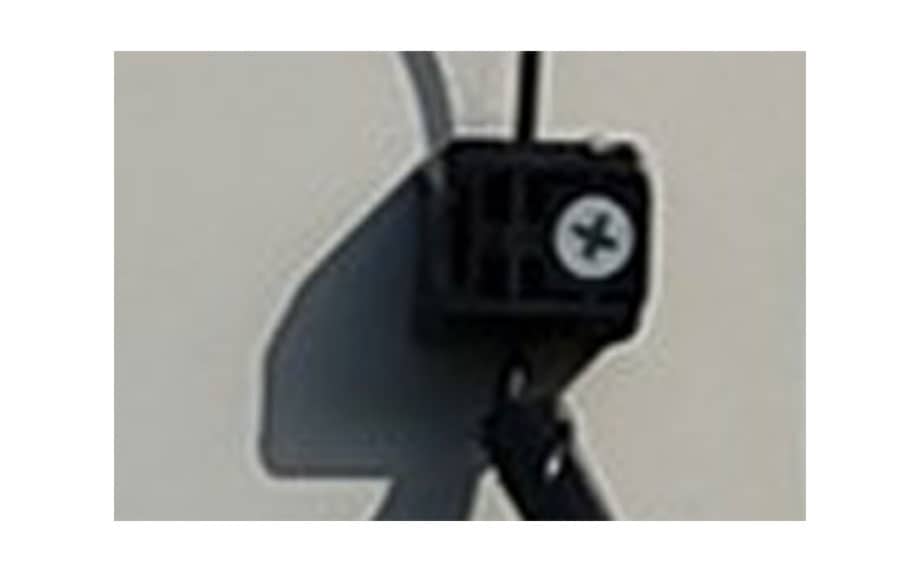

     クリート：1つにつき1か所のビス留め

3. 光ケーブルの接続

   光キャビネット内の光ケーブルと電柱から引き込んだ光ケーブルを接続します。
